KBM.

GERGAJI

( HACKSAW )

Gergaji besi atau kejuruteraan dikenali juga dengan nama HACKSAW didalam Bahasa Inggeris. Apabila sesuatu bahan seperti bar, rods, tubes dan kepingan logam perlu dipotong kecil atau untuk potongan yang kasar padapembentukannya dan pada bahagian kerja yang tetap atau ganjil kedudukannya. Alat yang sesuai adalah mengunakan gergaji besi ini.

Gergaji besi diperbuat didalam berbagai jenis bingkainya bagi memegang bilah (mata ) gergaji pada teganganya (tension). Ia adalah alat pemotong yang paling biasa digunakan didalam bengkil bengkil kejuruteraan makanikal. Ada juga gergaji yang khas dibuat untuk tujuan memotong kepingan logam dan lain lain, seperti gergaji pad dan piercing.

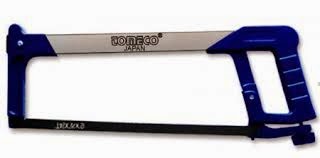

Gambar Gergaji Besi

Frame berfungsi sebagai tempat mata gergaji.

            Handle berfungsi sebagai Pegangan untuk menggerakkan gergaji.

            Butterfly nut berfungsi sebagai pengunci dan pengatur tegangan mata gergaji (blade).

      Mata gergaji (blade) berfungsi sebagai pisau pemotong benda kerja



   Cara Menggunakan Gergaji

         1. Letakkan ujung tangkainya di pangkal telapaktangan kanan seperti gambar

   2. Genggam tangkai pegangan dengan ibu jaridiatas tangkai dan jari lainnya melingkardibawahnya

Tentukan posisi kaki supaya bisa memotong dalam kondisi kaki kiri setengah langkah ke depan, terpisah dari vise, sampai posisi ujung mata gergaji mengenai benda kerja

1.      Posisi bahu dengan gergaji dalam kondisi lurus

2.      Cara memegang gergaji seperti pada photo, ketika menekan tekanlah dengan keduatangan  sambil mendorong dengan beban badan bagian atas, ketika kembali tariklah dengan tanpa tekanan.

3.      Diakhir pemotongan lakukanlah dengan pelan-pelan tanpa kekuatan

4.      Setelah pekerjaan selesai, tutup kembali vise penjepit, dan kendorkan pisau gergajinya.





PENGUKUR TINGGI
(HEIGHT GAUGE)

 Pengukur tinggi ( height gauge ) adalah suatu alat yang digunakan untuk mengukur ketinggian atau memeriksa ukuran tinggi benda kerja dan sekaligus dapat difungsikan sebagai penanda atau pelukis pada bagian benda yang diukur atau garis gambar.

Gambar Height Gauge



Gambar Bagian - bagian Height Gaug

MEJA DATAR

(SURFACE TABLE)

Meja datar digunakan sebagai landasan untuk penggambaran banda, meja datar adalah alat dengan permukaan rata dan keras sangat baik untuk penandaan yang teliti dan memeriksa benda kerja. Meja Perata ini berfungsi untuk menguji kerataan permukaan. Selain itu meja datar di gunakan untuk meletakkan benda kerja serta alat-alat menggambar. Biasanya meja perata (surface table) terbuat dari besi tuang, keramik atau batu granit. Alat ini dipergunakan sebagai landasan untuk memukul atau meratakan benda kerja yang bengkok. Harus diusahakan agar permukaan meja datar ini tidak rusak atau cacat, dan hasil lukisan atau pekerjaan yang dikerjakan tetap baik.

Gambar Meja Rata

Gambar Meja Rata

PAHAT

(BETLE)

     Pahat digunakan untuk keperluan-keperluan seperti memotong, membuat alur, meratakan bidang, membentuk sudut.
